德州實華化工廠概況
德州實華化工石油化工廠，是德州1971創建的老牌化工廠，地址山東省德州市東南郊，是一個綜合性化工大型企業，由德州石油化工總廠化工廠、德州石油化工總廠塑料廠組成，2012年搬遷至天衢工業園后，實驗室大樓 占地8萬平方米，僅用6年時間就把廠區的總面積變?yōu)?0萬平方米，發展之迅速。本次進行新建實驗室大樓的設計工作，我們本文只討論實驗室通風柜所用到的氣體管道工程部分內容，共需用8種氣體;分別為氮?dú)狻錃?、空氣、乙炔、氬氣、氧氣?
德州實華化工實驗室通風柜用氣情況
實驗樓設有2個氣瓶間，易燃易爆與助燃?xì)怏w需分開放置。具體分布如下:
| 氣瓶間分布 | ||
| 房間名稱 | 氣體 | 匯流排 |
| 氣瓶間1 | 空氣Air | 一用一備 |
| 氬氣Ar | 一用一備 | |
| 氮?dú)釴2 | 二用二備 | |
| 氧氣O2 | 一用一備 | |
| 氣瓶間2 | 乙炔C2H2 | 一用一備 |
| 氫氣H2 | 一用一備 | |

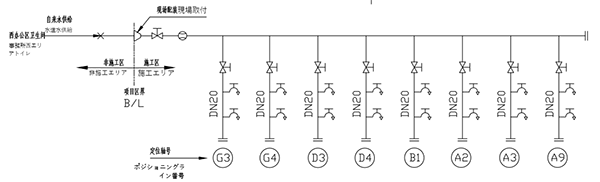

德州化工廠實驗室氣體管道設計分析
通過氣瓶間分析，需用6套匯流排，其中空氣、乙炔、氫氣、氧氣、氬氣為一用一備半自動匯流排，氮?dú)鉃槎枚浒胱詣?dòng)匯流排。
| 樓層 | 房間名稱 | 用氣種類 | 用氣點數量 |
| 一層 | 元素分析室 | C2H2、O2 | 2組 |
| 庫倫分析 | N2、Ar、O2 | 15組 | |
| 色譜分析 | N2、Air、H2 | 15組 | |
| 原油分析室 | N2 | 6組 | |
| 二層 | 成品分析室一 | N2 | 3組 |
| 分析化驗室 | N2、Air、Ar、O2 | 8組 | |
| 成品分析室二 | N2 | 3組 | |
| 膠質分析（膠質、殘?zhí)康龋?/td> | Air | 1組 | |
| 分析化驗室（無機滴定、水質分析） | N2、Air、Ar、O2 | 8組 |
每種氣體末端都配置一套二級減壓裝置，使用點前加裝球閥。
色譜室設有排空管道，排出儀器產出的尾氣。
德州化工廠實驗室氣體管道安裝事項
?。ㄒ唬饴废到y(tǒng)中，為了防止回火現象的發生，加裝防爆逆止閥，防止氣體回火，每種氣體安裝低壓報警系統與切換系統配合使用。氣體管道低壓報警系統警報器可發出聲光報警信號，系統主機安裝在值班室房間，便于實驗人員觀察。
?。ǘ怏w管道材質為BA級不銹鋼無縫鋼管，氣體管路的聯接采用自動軌道焊接技術，氣體末端采用雙卡套聯接方式;管路安裝在天花板下方，沿著墻壁進行布局，便于檢查和維修。所有的氣體管路在工作臺上配備合適的控制閥門，便于試驗人員的操作。
?。ㄈ饴房刂葡到y(tǒng)要具備泄露報警功能、低壓報警功能、統計和查詢功能并能夠遠程顯示。
?。ㄋ模怏w管道系統必須配備安全壓力釋放和調節閥門，配備壓力表直觀反應氣體入口和出口壓力。所有管道閥門、二級減壓器均為316不銹鋼材質，閥門和二級減壓器采用雙卡套聯接方式。
?。ㄎ澹饴饭艿郎闲枰獦?biāo)明氣體名稱及走向，加裝接地保護。支架要進行防腐處理。管道支架間隔不大于1.5米，設備的選型(品牌：德國VIGOUR)匯流排
