今天有客戶來電咨詢實驗室氣體管道工程設計圖，詢價講解過程中涉及一個管道選擇的問題，我們先來看一下這個客戶實驗室的氣體種類：3路甲烷、3路氫 氣、3路氬氣、3路氬氣，總體來講用得氣體不是很多，但涉及氣體純度要求比較高，至少99.999%(也就是我們口頭俗稱的5個9)，高純氣體管道安裝時 一定要注意氣體純度的具體要求，這個問題搞不清楚，專業的分析儀器(ICP/GC等)就供氣系統不達標，那么整套氣路也就沒有意義。

　　回到我們剛才探討的管道選擇問題，到底是選擇EP級管道還是EA級管道，因EP級管道價格相比EA級要高一些，所以客戶有些猶豫，到底這兩種管道哪個好?但我們給出的建議是根據氣體純度選擇。現在來一起普及一下這個小氣路知識。

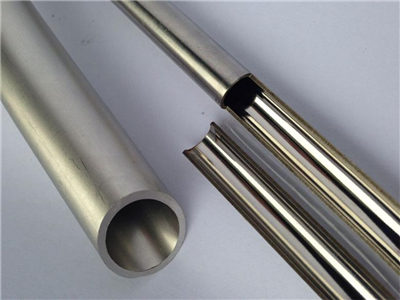

　　一、什么是EP級管道?

　　

　　ep 管道也是實驗室高純氣體常用的供氣管道之一，名稱為電解拋光管，同樣為316L高潔凈不銹鋼管，管路尺寸：1/8”、1/2”、3/8”、1/4”這是英 制，它的生產處理工藝是通過電化學拋光，并在管道內部形成一層封閉的、厚厚的氧化鉻膜，能量可達到合金左右水平，適用于超高純氣體系統。它的生產和包裝過 程是這樣的：EP氣體管通過化學清洗以及酸洗處理來控制空氣中的非揮發性殘留，并通過高精度清洗(18MΩ 的超純水)，然后用高純度氮?dú)?99.9995%濃度)沖吹凈化管道，并在管內充填氮?dú)猓缓笤?在10級無塵室包裝，可以說整套過程安全無菌潔凈。

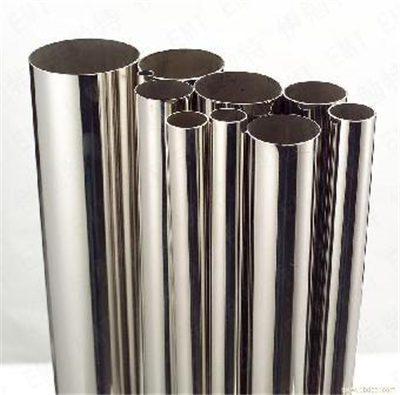

　　二、什么是BA級管道?

　　

　　BA 級管道，又叫表面研磨的光輝退火管，同EP管道一樣的包裝出廠過程，在末端和首端裹上PA薄膜，橡膠保護帽封口后，BA管用單層防靜電袋包裝，EP管用雙 層防靜電袋包裝，出廠前并對每一根管子都進行噴碼，包括制造商、材料類型以及加熱編碼等信息，然后再安全儲存。管道廠家出廠前都有一套嚴格的合格檢測程 序，就管道表面的等級、化學成分表、物理性能、粒子供給實驗及其他品質檢驗項目及標準、尺寸公差參數，在管道系統安裝前選擇一批質量過硬的氣體管道這是很 重要的一步。

　　三、實驗室EP級氣體管道和EA級哪個好?

　　了 解了這兩種管道的性能特點，再回到我們的主題，實驗室EP級氣體管道和EA級到底哪個好?對比而言，沒有太大技術方面的不同點，只是對于高純氣體來講，更 適用用EP級，因?yàn)镋P管道的雜質要求點更高，因管道的表面處理工藝不同，不同的內部表面拋光技術獲得不同等級的鋼管，所以其價格高低順序?yàn)?EP>BA>AP，價格每米差別幾十元至100多元不等，ep管道多少錢，大約一百多元不到200一米;

　　當然我們?cè)谶x擇管道時，也不要只遵 循價格一個因素來考慮，更應考慮氣體系統內流體的性質(比如流量、壓力、溫度和腐蝕性質)，如果不懂那建議聽聽管道廠家的建議，因?yàn)樗麄冊跉怏w管道施工項 目的經驗還是比較多，而且接觸到的氣體種類也很多，整體會給予比較正確、安全的設計方案。
