一、濟寧化驗儀器設備需要的氣體分析

本濟寧化驗室改造項目中，為了完成儀器化驗分析功能，總共需用到6種標準氣體：高純氮氣(N2),氬氣(Ar)，氧氣(O2)，氫氣（H2），乙炔（C2H2）以及空 氣（AIR）。因涉及的氣體種類較多，需要的氣瓶也就配備很多，如果采用舊方式供氣，不然占用實驗室面積，也比較零散而不安全。所以設計時客戶選擇了費用 較高些的儀器集中供氣系統，供氣管道選擇316L光輝退火管路，可達到一次投入，終身安全保障的實驗室用氣環境。

二、濟寧高純氣體管道系統設計方案

本次方案中，預留3個氣瓶間，易燃易爆與助燃氣體需分開放置，供氣管道注意標注氣體顏色及名稱。

氣瓶間1：乙炔（C2H2）單獨氣瓶供氣、氬氣（AR）1*1半自動切換

氣瓶間2：氧氣（02）1*1半自動切換、空氣（AIR）3*3半自動切換

氣瓶間3：氫氣（H2）3*3半自動切換、氮氣（N2）3*3半自動切換


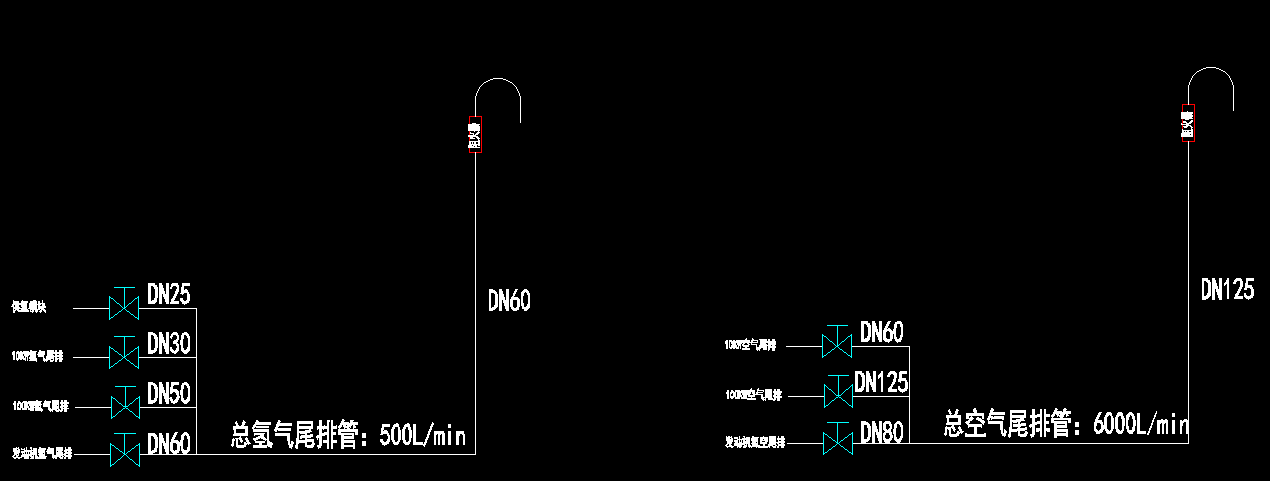

參照以上實驗儀器的房間布局圖，我們就可以進行氣體管路的設計及管道鋪設了，空氣半自動切換與管網空氣并聯，克切換使用。

本項目中除乙炔氣體外，其他氣體采用半自動切換裝置（配備高壓雙排空）可切換使用。從上述氣瓶接頭到切換系統之間由高壓螺旋管連接。

由于氣瓶內部的氣體壓力為150Bar左右（乙炔較低），而氣體進入設備時的使用壓力通常為為10Bar以下，氣體壓力有變化，而且數值差距較大，同時管路有 共用情況，運行距離較長，所以應采用兩級調壓方式，即在氣瓶出口處設置一級壓力調節閥，在房間內設置二級壓力調節閥，以保證實驗的準確性。同時控制多 個使用點。而且，使用兩級調壓方式也便于實驗調整及以后增加設備，可充分利用原氣體系統。

為了保持氣體的純度及管道系統的氣密性，所有管道采用內表面BA級316L ASTM A269標準不銹鋼管道，以保證氣體的潔凈度。管道之間的連接采用TIG軌道 自動焊接（數碼焊接）， 最大可能減少泄露點和保證潔凈度。焊接前，焊接中，焊接后均嚴格按程序用高純氬氣（99.999%）不間斷吹掃管道。管道和閥件的連 接方式采用雙卡套連接（選用的卡套配件承壓安全值是管道使用壓力的3倍）以便維修。

三、濟寧316L高純氣體管道規格

以下為各氣體系統所用管道規格：

氣體名稱 主管道

實驗室主管道 使用點管道

Air 3/4” OD 3/8” OD 1/4” OD

N2 3/8” OD 3/8” OD 1/4” OD

H2 3/8” OD 3/8” OD 1/4” OD

Ar 1/4” OD 1/4” OD 1/4” OD

O2 1/4” OD 1/4” OD 1/4” OD

C2H2 3/8” OD 3/8” OD 3/8” OD

在管道的行進路線中，每隔1米應設置一組管夾，管道固定件（管夾）應采用耐高溫材料，堅固，輕巧，耐用。

方案施工過程中，所有不銹鋼管道兩端用塑料蓋密封，外部有塑料套密封，在進入施工現場后，安裝前，方可將塑料套拆封，并除去塑料蓋。所有管件在安裝 進系統前，應用高純氮氣(99.999%)進行三遍以上的吹掃。管道鋪設時，采用專用彎管器和專用切管器操作。管道切斷后，應用專用工具處理斷口。管道穿墻及 穿地板時，應設置套管。所有螺紋連接處應采用密封帶密封，保證更好的密封性。

在整個施工過程中，應注意施工安全，嚴格遵守甲方的安全規章并服從管理。

所有調節閥固定面板、所有出口點控制面板及所有管道上，都應貼設標有對應氣體的成分的氣體標頭。

所有系統部件安裝完畢后，應用高純氮氣進行三遍以上的吹掃。

實驗室氣體管道的設計圖要根據實際的儀器設備布局情況而定，并且預留好相應的增設儀器裝備的準備，以免造成增加儀器設備臺數，而氣體管線跟不上的使 用況狀。更多氣路系統的設計方案請來電咨詢我們吧。
